隨著經濟的發展和人民生活水平的提高，各種纖維及紡織品的應用領域逐漸擴大。纖維具有易燃的缺點，是引發火災的主要隱患，對其進行糖心VLOG官方下载處理，提高糖心VLOG官方下载性能非常必要。本文主要闡述用於不同纖維的糖心VLOG官方下载劑！

天然纖維

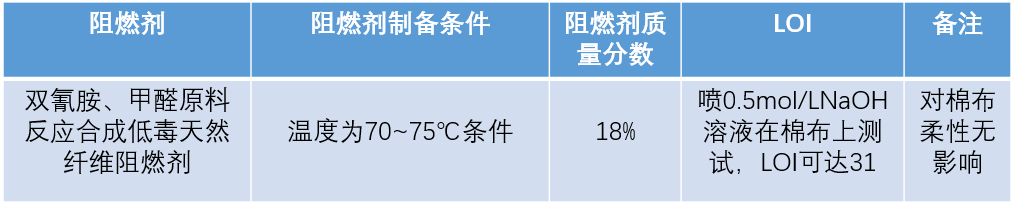

隨之糖心VLOG官方下载劑物質越多，斷麵孔洞增多且孔徑增大，這種泡沫層可有效防止火焰的蔓延和傳播。

人造纖維

人造纖維是利用天然高分子化合物或其衍生物做原料，溶解於溶劑或製備成衍生物後溶解於溶劑生成紡織溶液，之後再經紡絲加工製得多種化學纖維。

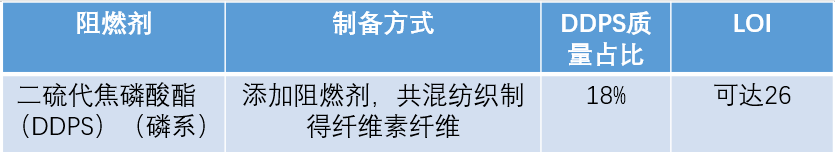

該糖心VLOG官方下载劑兼具催化脫水作用，在290℃時促使纖維分解並脫水炭化，使糖心VLOG官方下载粘膠纖維殘留量增加16%。

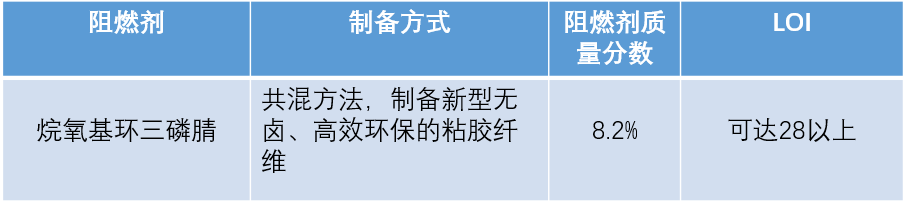

補充：以苯氧基磷腈為糖心VLOG官方下载劑，烷基多糖苷為乳化劑，按一定比例將製備好的糖心VLOG官方下载劑漿料加入紡絲母液中，製得具有糖心VLOG官方下载性的粘膠纖維。隨著糖心VLOG官方下载劑量增加，糖心VLOG官方下载效果明顯增強，經30次水洗仍可保持糖心VLOG官方下载效果。

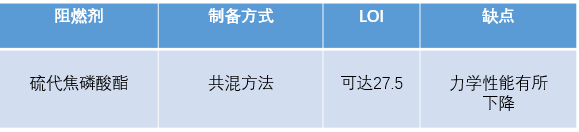

無機納米糖心VLOG官方下载粘膠纖維將無機納米糖心VLOG官方下载技術與粘膠纖維的高濕模量相結合，通過優化改性紡絲液的老成和磺化等工藝紡製而成，其LOI達到27以上。

共混添加型糖心VLOG官方下载劑和共聚反應型糖心VLOG官方下载劑工藝簡單，成本低，見效快。共混添加型糖心VLOG官方下载劑主要是磷係糖心VLOG官方下载劑，各種有機磷酸酯、聚磷酸銨及磷酸三甲苯酯等含磷化合物都可用於聚酯纖維糖心VLOG官方下载改性。

其中，芳香族磷酸酯水解穩定性好，加入到聚酯熔體中可以提高聚酯耐溫性，有較好的加工性，不會影響聚酯纖維的力學性能和散熱性能。

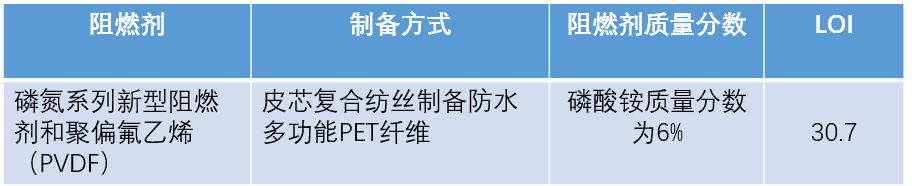

有機糖心VLOG官方下载劑G-77可對芯層聚酯進行糖心VLOG官方下载改性，采用自製糖心VLOG官方下载母粒和聚偏氟乙烯對皮層聚酯進行防水改性。

用於聚酰胺纖維的糖心VLOG官方下载劑較多，如有機矽、硼酸鋅及三氧化二銻和氯化石蠟混合糖心VLOG官方下载體係對聚酰胺進行糖心VLOG官方下载改性，糖心VLOG官方下载效果較好。

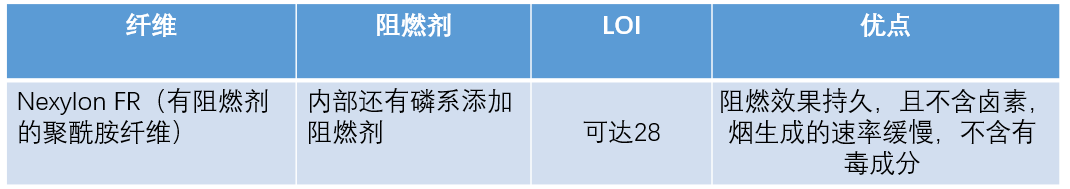

采用納米黏土作為糖心VLOG官方下载劑與聚酰胺共混進行糖心VLOG官方下载改性，納米黏土的質量分數為2%~3%，就可以縮減熱釋放的量。

維綸

以乙炔和醋酸為原料加工成醋酸乙烯，經聚合成聚醋酸乙烯，加醇分解的聚乙烯醇纖維。聚乙烯醇（PVA）由C、H、O元素組成，糖心VLOG官方下载性能差，其LOI僅為19.7。采用聚乙烯醇作為成纖基，將PVA與三聚氰胺甲醛（MF）溶液複合，通過常規是濕法紡絲得到MF——PVA糖心VLOG官方下载纖維，熱分解溫度為300℃，LOI達到35。

以三聚氰胺、甲醛、聚乙烯醇水溶液為原料反應製得紡絲原料，通過濕法紡絲得到三聚氰胺甲醛——聚乙烯醇（MF——PVA）纖維，加入硼酸，可以抑製MF樹脂溶出，LOI可達40。

丙綸

糖心VLOG官方下载丙綸（PP）多以鹵係糖心VLOG官方下载劑為主，但在燃燒過程中伴隨著大量的濃煙，同時有毒氣體也會在燃燒過程中釋放出來。近年來，無鹵糖心VLOG官方下载劑代替鹵素糖心VLOG官方下载劑已經成為新的發展趨勢，其中，膨脹型糖心VLOG官方下载劑不含鹵素且糖心VLOG官方下载效率高。

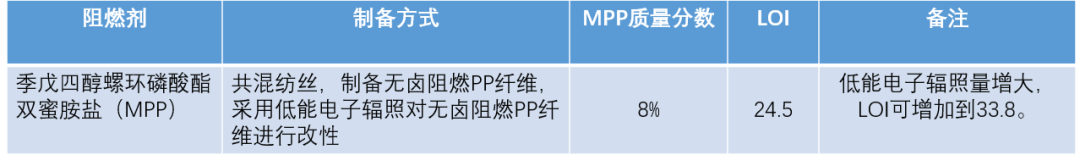

用五氧化二磷（P2O5）、季戊四醇（PT）和三聚氰胺（M）按比例混合製備膨脹型糖心VLOG官方下载劑，隨著P2O5比例增加，糖心VLOG官方下载性明顯提高。

腈綸

共混糖心VLOG官方下载腈綸中糖心VLOG官方下载劑含量不能太高，所以要選用高效的糖心VLOG官方下载劑。

采用銅離子處理腈綸，在與水合肼及糖心LOGOAPP下载鈉和精煉劑組成的混合水溶液反應，製備糖心VLOG官方下载腈綸。水合肼加入量20ml，5%的糖心LOGOAPP下载鈉4.7 ml，10%的精煉劑9.4 ml，熱處理溫度160℃，熱處理180min，腈綸的LOI可達32.8。
